उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BRANS
मॉडल संख्या: टीसीएफ-733
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
पैकेजिंग विवरण: Standard exporter carton packing including of instructions. निर्देशों सहित मानक निर्यातक क
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
हिस्टैरिसीस: |
±0.03%एफएस |
क्षमता: |
0.2/1/2/3/5/10/15/20/25/30/50/60टी |
रेंगना (30 मिनट): |
0.03%एफएस |
केबल का आकार: |
Φ5×6000मिमी |
ऑपरेशन अस्थायी।: |
-10 ~ 70 ℃ |
उत्पाद सामग्री: |
स्टेनलेस स्टील / मिश्र धातु इस्पात |
संयुक्त त्रुटि: |
0.03%एफएस |
जीरो बैलेंस: |
±1.00%एफएस |
हिस्टैरिसीस: |
±0.03%एफएस |
क्षमता: |
0.2/1/2/3/5/10/15/20/25/30/50/60टी |
रेंगना (30 मिनट): |
0.03%एफएस |
केबल का आकार: |
Φ5×6000मिमी |
ऑपरेशन अस्थायी।: |
-10 ~ 70 ℃ |
उत्पाद सामग्री: |
स्टेनलेस स्टील / मिश्र धातु इस्पात |
संयुक्त त्रुटि: |
0.03%एफएस |
जीरो बैलेंस: |
±1.00%एफएस |

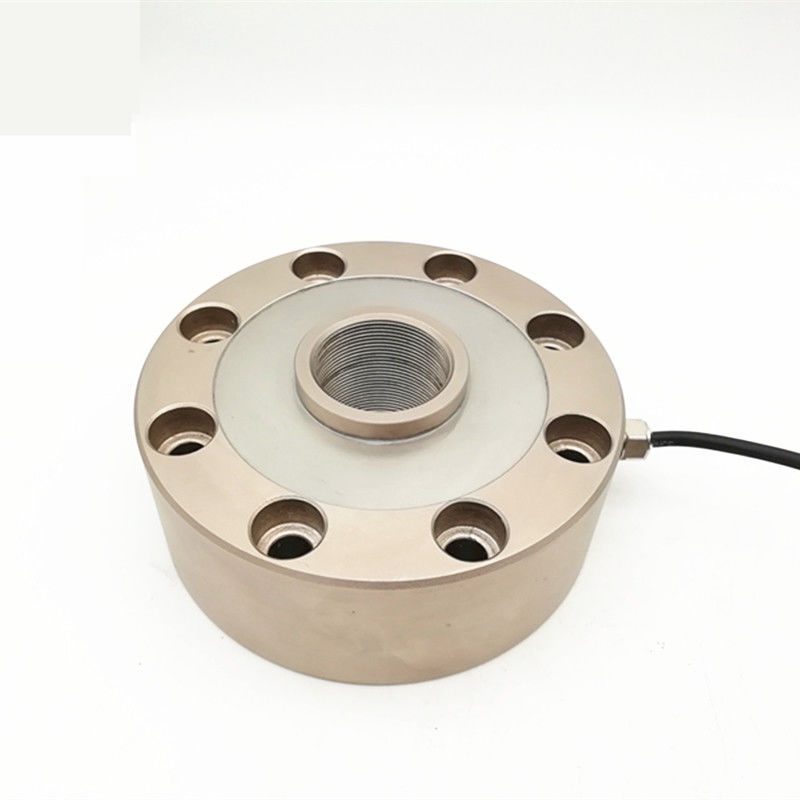

0.2t-60t वजन के लिए स्टेनलेस स्टील से बने बड़े क्षमता वाले पैनकेक प्रकार के लोड सेल-TCF-733
उत्पाद का वर्णन:
ब्रान्स की पूरी तरह से वेल्डेड, स्टेनलेस स्टील, कम प्रोफ़ाइल, पैनकेक लोड सेल में 0.03 प्रतिशत की सटीकता के साथ 0.2 टन से 60 टन तक के भार को मापने के लिए या तो बंधे पन्नी या पन्नी तनाव गेज तकनीक है।इस पहिया प्रकार लोड कोशिकाओं केवल संपीड़न या तनाव/संपीड़न मॉडल से अपने विशेष आवेदन के अनुरूप चुनें. थकान रेटेड मॉडल उपलब्ध हैं जो अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जैसे कि सामग्री या उत्पाद थकान परीक्षण,जिसमें बहुत अधिक चक्र या कभी-कभी अधिभार की स्थिति शामिल होती है. खतरनाक स्थानों में उपयोग के लिए आंतरिक रूप से सुरक्षित विकल्पों के रूप में भी चयनित मॉडल उपलब्ध हैं। कृपया हमें चर्चा करने के लिए कॉल करें यदि आपको विशेष संशोधनों या कस्टम डिजाइन की आवश्यकता है।
ब्रांड्स हमेशा अपने ग्राहकों को उनकी विशिष्ट आवश्यकताओं को पूरा करने के लिए संतुष्ट और अनुकूल सेवाएं प्रदान करने के लिए समर्पित हैं।हम गहराई से समझते हैं कि प्रत्येक आवेदन अलग है और एक अनुकूलित प्रतिक्रिया की आवश्यकता है.
सर्वोत्तम समाधान प्रदान करने के लिए, लोड सेल को ग्राहक की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
विशेषताएं और अनुप्रयोगः
विनिर्देशः
| क्षमता | 0.2/1/2/3/5/10/15/20/25/30/50/60t |
|---|---|
| नामित आउटपुट |
2.0±1%mV/V ((50-500kg,50-60t); 3.0±1%mV/V ((1-30t) |
| संयुक्त त्रुटि | 0.03% एफ.एस. |
| शून्य शेष | ± 1% एफ.एस. |
| गैर रैखिकता | ±0.03% एफ.एस. |
| हिस्टेरिसिस | ±0.03% एफ.एस. |
| पुनरावृत्ति | ±0.03% एफ.एस. |
| क्रिक (30 मिनट) | <±0.02% एफ.एस. |
| संवेदनशीलता पर तापमान का प्रभाव | ±0.02% एफ.एस./10°C |
| शून्य पर तापमान प्रभाव | ±0.02% एफ.एस./10°C |
| इनपुट प्रतिरोध | 780±10Ω |
| आउटपुट प्रतिरोध | 700±5Ω |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ/100VDC |
| अनुशंसित उत्तेजना | 5-15V |
| अधिकतम उत्तेजना | 20V |
| मुआवजा दी गई तापमान सीमा | -10~40°C |
| ऑपरेशन तापमान सीमा | -25~70°C |
| सुरक्षित अधिभार | 150% एफ.एस. |
| अंतिम अधिभार | 200% एफ.एस. |
| आईपी वर्ग | IP67 (अनुकूलन योग्य) |
| केबल का आकार | Φ5×6000 मिमी (अनुकूलन योग्य) |
| सामग्री | स्टेनलेस स्टील/मिश्र धातु स्टील |
आयाम ((MM):
| क्षमता (t) | ए | बी | सी | D | ई | F | जी | H | एम |
| 0.2,1,2,3,5 | 105 | 75 | 32 | 34 | 89 | 26.8 | 7 | 37 | एम16*1.5 |
| 10,15,20,25 | 120.6 | 83 | 39 | 41 | 101.8 | 30.5 | 8.5 | 53.5 | M32*1.5 |
| 30 | 141 | 96.9 | 50.4 | 50.8 | 117 | 39.8 | 11 | 57.2 | M40*1.5 |
| 50,60 | 208 | 140 | 95 | 70 | 174 | 55 | 13 | 70 | M64*3 |
लोड दिशाः
वायरिंगः
लोड सेल पैकेजिंग और शिपिंग
आपके स्थान पर सुरक्षित आगमन सुनिश्चित करने के लिए, लोड सेल को सावधानीपूर्वक पैक किया जाएगा और शिप किया जाएगा। पैकिंग प्रक्रिया इस प्रकार हैः
1लोड सेल को शिपिंग के दौरान बाहरी क्षति से बचाने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
2बक्सा फोम पैडिंग से भरा होगा ताकि शिपिंग के दौरान लोड सेल को आगे बढ़ने से रोका जा सके।
3लोड सेल को नमी और अन्य पर्यावरणीय कारकों से बचाने के लिए प्लास्टिक बैग में सील किया जाएगा।
4अतिरिक्त सुरक्षा के लिए बबल रैप की अतिरिक्त परतें प्रदान की जाएंगी।
5कार्टून को छेड़छाड़ से बचाने के लिए अच्छी तरह से टेप किया गया है।
6आपके पते और उत्पाद की जानकारी के साथ एक शिपिंग लेबल बॉक्स पर संलग्न है।
7. पैकेज को एक विश्वसनीय और भरोसेमंद मालवाहक कंपनी का उपयोग करके भेज दिया जाता है।
एक बार पैकेज भेज दिए जाने के बाद, आपको अपनी डिलीवरी की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा।कृपया सुनिश्चित करें कि किसी भी देरी या समस्याओं से बचने के लिए डिलीवरी पते पर किसी को पैकेज प्राप्त करने के लिए उपलब्ध है.
