उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: WL-124
दस्तावेज: WL-124 Shear Beam Load Cell...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
क्षमता: |
50 ~ 300 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 0.01mv/v |
संयुक्त त्रुटि: |
0.05%एफएस |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
385±10Ω |
सामग्री: |
अलॉय स्टील |
केबल का आकार: |
Ф5.4x6000mm ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
120%एफएस |
ऑपरेशन टेम्प।: |
-10 ~ 50 डिग्री सेल्सियस |
संरक्षण वर्ग:: |
IP66 (अनुकूलन योग्य) |
जीरो बैलेंस: |
± 1.00%एमवी/वी |
क्षमता: |
50 ~ 300 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 0.01mv/v |
संयुक्त त्रुटि: |
0.05%एफएस |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
385±10Ω |
सामग्री: |
अलॉय स्टील |
केबल का आकार: |
Ф5.4x6000mm ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
120%एफएस |
ऑपरेशन टेम्प।: |
-10 ~ 50 डिग्री सेल्सियस |
संरक्षण वर्ग:: |
IP66 (अनुकूलन योग्य) |
जीरो बैलेंस: |
± 1.00%एमवी/वी |
विशेषताएं और अनुप्रयोग

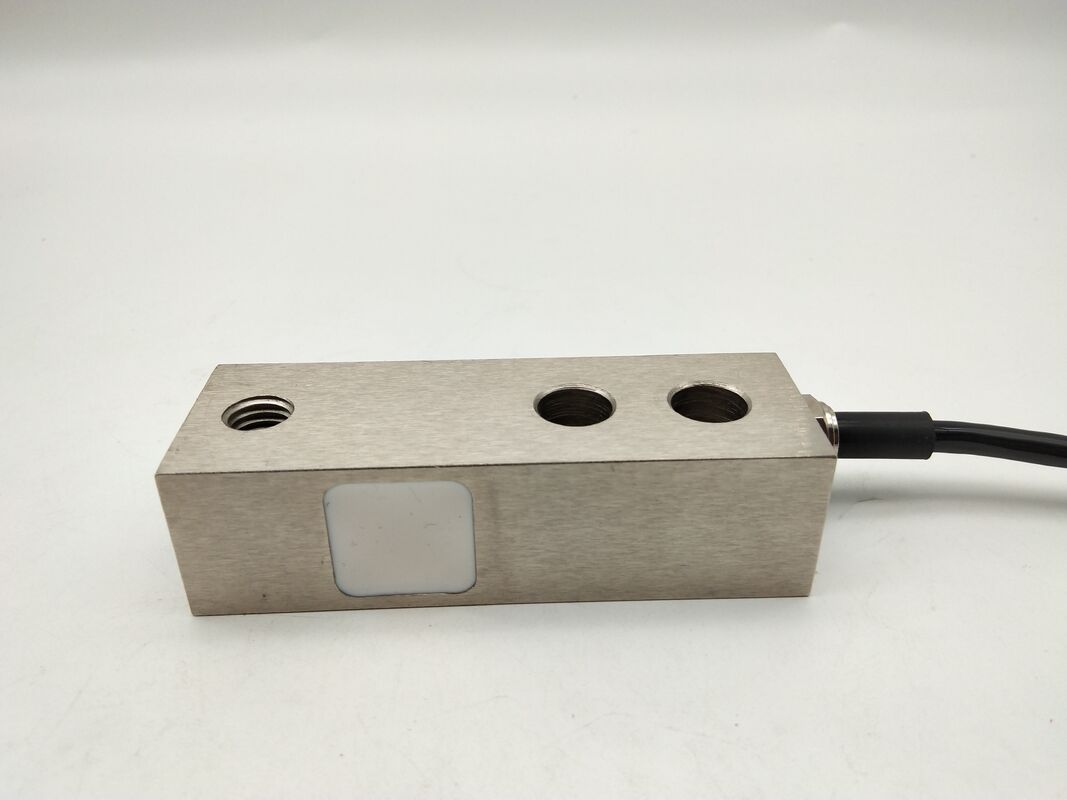

डब्ल्यूएल-124 उच्च शक्ति मिश्र धातु स्टील से निर्मित एक कतरनी बीम लोड सेल है, जिसे 50 किलोग्राम से 300 किलोग्राम तक की क्षमताओं के लिए डिज़ाइन किया गया है। यह कतरनी बीम लोड सेल समानांतर कनेक्शन के लिए अनुकूलित है,इसे विभिन्न अल्ट्रा पतले इलेक्ट्रॉनिक ट्रक तराजू के लिए उपयुक्त बनाना, एकल-ट्रैक क्रेन तराजू, हॉपर तराजू, और अन्य औद्योगिक तौल प्रणाली। यह टैंक तराजू, बैचिंग तराजू, और हॉपर तराजू के लिए तौल मॉड्यूल से भी लैस किया जा सकता है।विभिन्न केबल लंबाई और अन्य विकल्प उपलब्ध हैं.
यह कतरनी बीम लोड सेल ≤±0.05%F.S. की एक संयुक्त त्रुटि, ≤±0.05%F.S. की गैर-रैखिकता, और ≤±0.02%F.S. की पुनरावृत्ति प्रदान करती है।और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC है10~15 वीडीसी के अनुशंसित उत्तेजना के साथ, यह सेंसर भारी शुल्क वाले औद्योगिक अनुप्रयोगों के लिए विश्वसनीय माप प्रदान करता है।
WL-124 मानक के रूप में IP66 सुरक्षा प्रदान करता है, अनुकूलन योग्य उच्च रेटिंग के साथ। यह -10 ° C से 50 ° C के भीतर काम करता है। मानक केबल Φ5.4 मिमी × 6000 मिमी है, जिसमें कस्टम लंबाई उपलब्ध है।सुरक्षित अधिभार 150%F हैमिश्र धातु स्टील का निर्माण उच्च भार और कठोर परिस्थितियों में मजबूत प्रदर्शन सुनिश्चित करता है।
विशिष्ट अनुप्रयोग:
अल्ट्राथिन इलेक्ट्रॉनिक ट्रक वेजः वाहनों के लिए कम प्रोफाइल वजन
एकल-ट्रैक क्रेन तराजूः उठाए हुए भार के लिए ओवरहेड वजन
हॉपर तराजूः थोक सामग्रियों का बैच वजन
टैंक तराजूः तरल या ठोस भंडारण पोत की निगरानी
बैचिंग स्केलः औद्योगिक प्रक्रियाओं के लिए सटीक घटक खुराक
वेजिंग मॉड्यूलः कस्टम औद्योगिक वेजिंग सिस्टम में एकीकृत
विनिर्देशः
| क्षमता | 50 से 300 किलोग्राम |
|---|---|
| संयुक्त त्रुटि | 0.05% एफ.एस. |
| गैर रैखिकता | 0.05% एफ.एस. |
| पुनरावृत्ति | 00.02% एफ.एस. |
| नामित आउटपुट | 2.0±0.01mV/V |
| शून्य शेष राशि | ±1.00%mV/V |
| इन्सुलेशन प्रतिरोध | >5000Mओ/100 वीडीसी |
| उत्तेजना की सिफारिश | 10~15 वीडीसी |
| सामग्री | मिश्र धातु स्टील |
| ऑपरेशन तापमान | -10~50°C |
| सुरक्षित अधिभार | 120% एफ.एस. |
| आईपी वर्ग | IP66 (अनुकूलन योग्य) |
| केबल का आकार | Ф5.4x6000 मिमी ((अनुकूलन योग्य) |
आयाम ((MM):
लोड दिशाः
वायरिंगः
लोड सेल पैकेजिंग और शिपिंग मानक
ब्रैंस में, हम कठोर पैकेजिंग प्रोटोकॉल लागू करते हैं ताकि यह सुनिश्चित हो सके कि आपका लोड सेल सही स्थिति में पहुंचे:
1बहु-परत सुरक्षा पैकेजिंग
• प्राथमिक सुरक्षा: प्रत्येक इकाई को नमी प्रतिरोधी अवरोधक फिल्म में वैक्यूम सील किया जाता है
• माध्यमिक कुशनिंग: लोड सेल के समोच्च के अनुरूप उच्च घनत्व वाली ईपीएस फोम
• तृतीयक सुरक्षाः सुदृढ़ दो दीवार वाले लहरा जहाज कंटेनर
2उन्नत झटके को कम करने की प्रणाली
• पीई बुलबुला लपेट के साथ बहु-अक्ष कंपन डिमपिंग
• सभी संवेदनशील घटकों के लिए किनारे की सुरक्षा
• आई.एस.टी.ए. मानकों के अनुसार "भंगुर" और "इस तरफ ऊपर" लेबलिंग
3सुरक्षित पारगमन का आश्वासन
• कंपनी के लोगो के साथ छेड़छाड़ के प्रतिरोधी सुरक्षा टेप
• QR ट्रैकिंग के साथ बारकोड शिपिंग लेबल
• माल ढुलाई सत्यापन के लिए प्रेषण पर प्रमाणित तौलना
4प्रीमियम लॉजिस्टिक्स नेटवर्क
• वैश्विक कवरेज के लिए डीएचएल/फेडएक्स/यूपीएस के साथ साझेदारी
• एसएमएस/ईमेल के माध्यम से वास्तविक समय में ट्रैकिंग अपडेट
• हमारी रसद टीम द्वारा शिपमेंट की 24/7 निगरानी
वितरण के पश्चात प्रोटोकॉल:
• 48 घंटों के भीतर निरीक्षण की सिफारिश
• क्षतिपूर्ति के दावे में मूल पैकेजिंग तस्वीरें शामिल होनी चाहिए
