उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: WL-119
दस्तावेज: WL-119 Side Mounted Single ...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
क्षमता: |
1-30 किग्रा |
उत्पाद संरचना: |
साइड माउंटेड सिंगल पॉइंट लोड सेल |
संवेदनशीलता: |
2.0 ± 20% एमवी / वी |
केबल का आकार: |
Ф 4x500 मिमी (अनुकूलन योग्य) |
जल संरक्षण: |
आईपी 65 (अनुकूलन योग्य) |
स्वनिर्धारित: |
स्वीकार्य |
एचएस कोड: |
9031809090 |
गैर linearity: |
0.017%एफएस |
संयुक्त त्रुटि: |
0.017%एफएस |
ऑपरेशन अस्थायी। श्रेणी: |
-20 ~ 60 ℃ |
क्षमता: |
1-30 किग्रा |
उत्पाद संरचना: |
साइड माउंटेड सिंगल पॉइंट लोड सेल |
संवेदनशीलता: |
2.0 ± 20% एमवी / वी |
केबल का आकार: |
Ф 4x500 मिमी (अनुकूलन योग्य) |
जल संरक्षण: |
आईपी 65 (अनुकूलन योग्य) |
स्वनिर्धारित: |
स्वीकार्य |
एचएस कोड: |
9031809090 |
गैर linearity: |
0.017%एफएस |
संयुक्त त्रुटि: |
0.017%एफएस |
ऑपरेशन अस्थायी। श्रेणी: |
-20 ~ 60 ℃ |
विशेषताएं और अनुप्रयोग

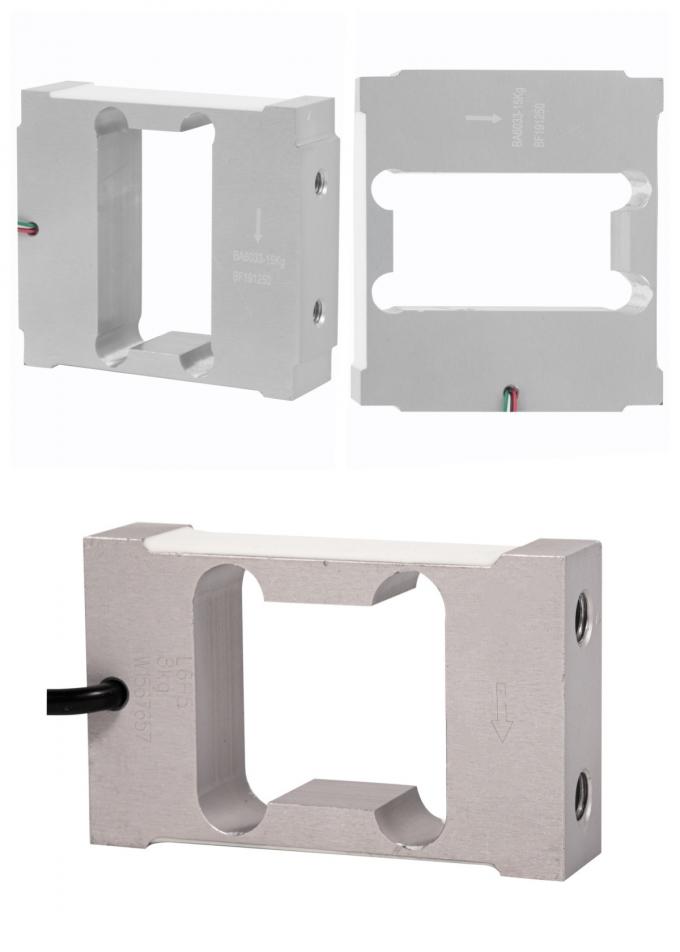

डब्ल्यूएल-119 एक साइड माउंटेड सिंगल पॉइंट लोड सेल है जो उच्च-शक्ति वाले एल्यूमीनियम मिश्र धातु से निर्मित है, जिसे अधिकतम 200×200 मिमी के प्लेटफॉर्म आकार के साथ 1 किलोग्राम से 30 किलोग्राम तक की क्षमता के लिए डिज़ाइन किया गया है।इस एकल बिंदु भार सेल एक कॉम्पैक्ट संरचना है कि गतिशील वजन का समर्थन करता है और विभिन्न अनुप्रयोगों के अनुरूप तीन अलग-अलग आयामों में उपलब्ध है की विशेषता हैविभिन्न केबल लंबाई और अन्य विकल्प उपलब्ध हैं।
0.017% एफ.एस. की एक संयुक्त त्रुटि के साथ, 0.017% एफ.एस. की गैर-रैखिकता, और 0.017% एफ.एस. की दोहरावशीलता के साथ, यह एकल बिंदु भार सेल हल्के क्षमता गतिशील भार के लिए विश्वसनीय सटीकता प्रदान करती है।इसका नामित आउटपुट 2 है.0±20%mV/V, शून्य संतुलन ±0.02mV/V है, और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC है। अनुशंसित उत्तेजना 10 ~ 15 VDC है, जो उच्च गति भरने और पैकेजिंग वातावरण में स्थिर प्रदर्शन सुनिश्चित करती है।
WL-119 मानक के रूप में IP65 सुरक्षा प्रदान करता है, अनुकूलन योग्य उच्च रेटिंग के साथ। यह -10 °C से 40 °C के भीतर काम करता है, और नाममात्र विस्थापन 0.4 मिमी से कम है। मानक केबल Φ4 मिमी × 500 मिमी है,कस्टम लंबाई के साथ उपलब्ध. सुरक्षित अधिभार 150% एफ.एस. है, और एल्यूमीनियम मिश्र धातु निर्माण हल्के वजन स्थायित्व प्रदान करता है। तीन आयामी संस्करण विभिन्न मशीन डिजाइनों में लचीला एकीकरण की अनुमति देते हैं।
विशिष्ट अनुप्रयोग:
खाद्य पैकेजिंग मशीनेंः स्नैक, मसाले या पाउडर बैग के लिए गतिशील वजन
इलेक्ट्रॉनिक तराजू: बेंच तराजू, मूल्य गणना तराजू, गिनती तराजू
ऑटो भरने की मशीनेंः वास्तविक समय में वजन प्रतिक्रिया के साथ तरल या पाउडर भरने
चेकवेयर्सः छोटे पैकेज वजन का गति में सत्यापन
मल्टी-हेड कम्पोजिशन वेजर्स: हाई स्पीड पार्टिसनिंग सिस्टम
प्रयोगशाला और औषधीय खुराकः छोटी मात्राओं का सटीक वितरण
विनिर्देशः
| क्षमता | 1 किलोग्राम ~ 30 किलोग्राम |
|---|---|
| नामित आउटपुट |
2.0±20%mV/V |
| सटीकता वर्ग | C3 |
| संयुक्त त्रुटि | ±0.017% एफ.एस. |
| शून्य शेष | ±0.02mV/V |
| गैर रैखिकता | ±0.017% एफ.एस. |
| हिस्टेरिसिस | ±0.015% एफ.एस. |
| पुनरावृत्ति | ±0.017% एफ.एस. |
| इनपुट प्रतिरोध | 405±10Ω |
| आउटपुट प्रतिरोध | 350±5Ω |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ/100VDC |
| अनुशंसित उत्तेजना | १०-१५ वीडीसी |
| मुआवजा दी गई तापमान सीमा | -10~40°C |
| ऑपरेशन तापमान सीमा | -20~60°C |
| सुरक्षित अधिभार | 150% एफ.एस. |
| अंतिम अधिभार | 300% एफ.एस. |
| आईपी वर्ग | IP65 (अनुकूलन योग्य) |
| केबल का आकार | Φ4×500 मिमी (अनुकूलन योग्य) |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| नाममात्र विस्थापन | <0.4 मिमी |
| अधिकतम प्लेटफ़ॉर्म आकार | 200 मिमी × 200 मिमी |
| वजन लगभग। | 0.3 किलोग्राम |
आयाम ((MM):

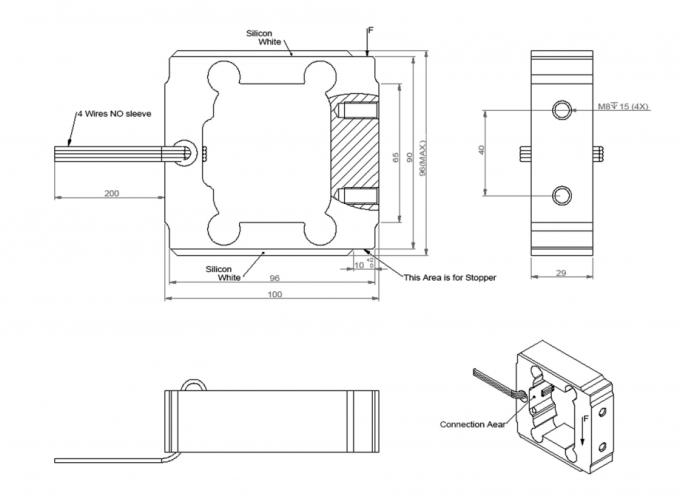

क्षमता: 4/5/6/8/10/20/30kg

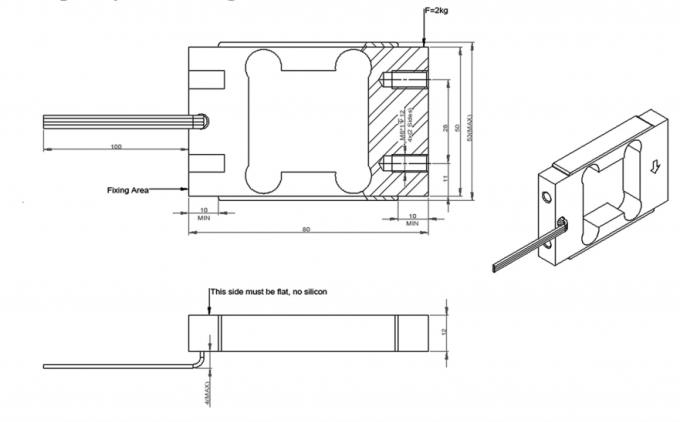

क्षमता: 1/2/3/5 किलो

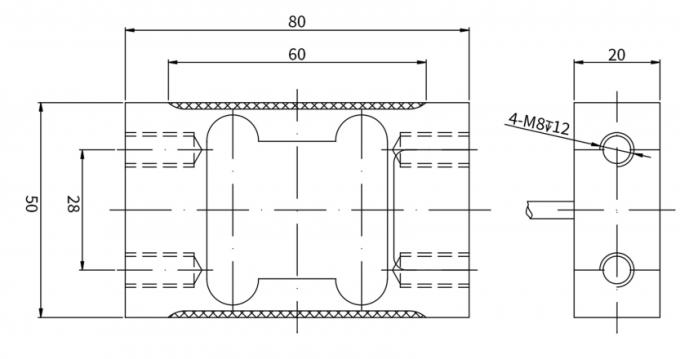

क्षमता:10/15/20/30kg

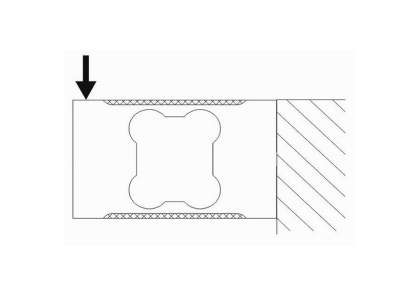

लोड दिशाः

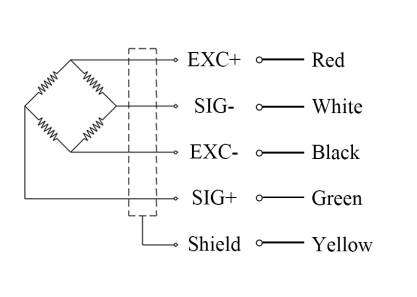

वायरिंगः
लोड सेल पैकेजिंग और शिपिंग
आपके स्थान पर सुरक्षित आगमन सुनिश्चित करने के लिए, लोड सेल को सावधानीपूर्वक पैक किया जाएगा और शिप किया जाएगा। पैकिंग प्रक्रिया इस प्रकार हैः
1लोड सेल को शिपिंग के दौरान बाहरी क्षति से बचाने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
2बक्सा फोम पैडिंग से भरा होगा ताकि शिपिंग के दौरान लोड सेल को आगे बढ़ने से रोका जा सके।
3लोड सेल को नमी और अन्य पर्यावरणीय कारकों से बचाने के लिए प्लास्टिक बैग में सील किया जाएगा।
4अतिरिक्त सुरक्षा के लिए बबल रैप की अतिरिक्त परतें प्रदान की जाएंगी।
5कार्टून को छेड़छाड़ से बचाने के लिए अच्छी तरह से टेप किया गया है।
6आपके पते और उत्पाद की जानकारी के साथ एक शिपिंग लेबल बॉक्स पर संलग्न है।
7. पैकेज को एक विश्वसनीय और भरोसेमंद मालवाहक कंपनी का उपयोग करके भेज दिया जाता है।
एक बार पैकेज भेज दिए जाने के बाद, आपको अपनी डिलीवरी की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा।कृपया सुनिश्चित करें कि किसी भी देरी या समस्याओं से बचने के लिए डिलीवरी पते पर किसी को पैकेज प्राप्त करने के लिए उपलब्ध है.
