उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: डब्ल्यूएल-120
दस्तावेज: WL-120 Single Point Load Ce...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
क्षमता: |
50~1000 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 10% एमवी / वी |
संयुक्त सटीकता: |
±0.017% एफ.एस. |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
420±20Ω |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
केबल: |
Ф5x2000 मिमी ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफ.एस. |
अस्थायी: |
-10~40° सेल्सियस |
सुरक्षा: |
IP66 (अनुकूलन योग्य) |
प्लेटफ़ॉर्म मैक्स: |
800×800मिमी |
क्षमता: |
50~1000 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 10% एमवी / वी |
संयुक्त सटीकता: |
±0.017% एफ.एस. |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
420±20Ω |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
केबल: |
Ф5x2000 मिमी ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफ.एस. |
अस्थायी: |
-10~40° सेल्सियस |
सुरक्षा: |
IP66 (अनुकूलन योग्य) |
प्लेटफ़ॉर्म मैक्स: |
800×800मिमी |
विशेषताएं एवं अनुप्रयोग

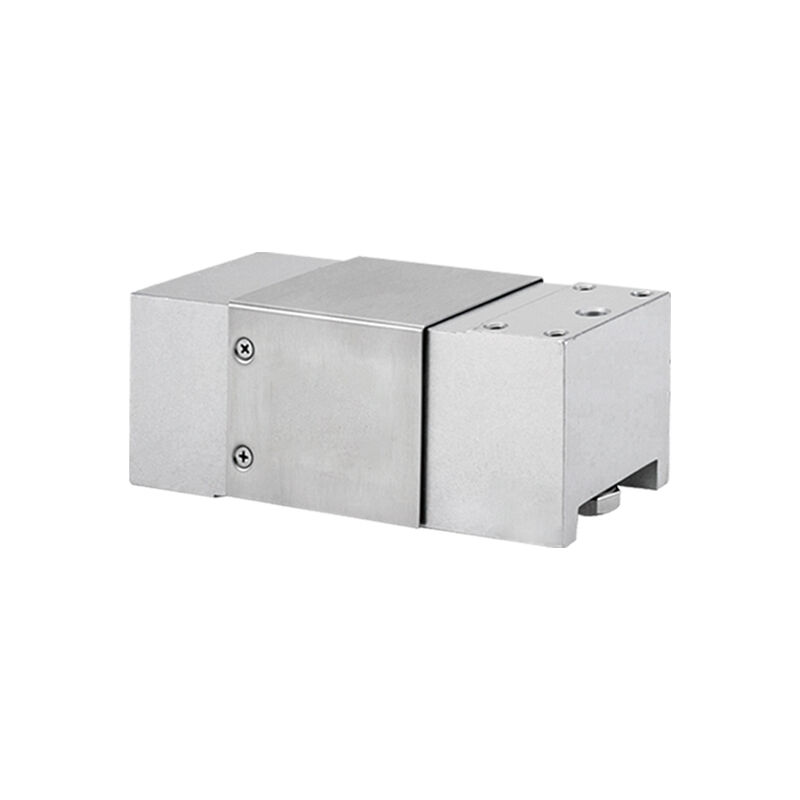

डब्लूएल-120 उच्च शक्ति एल्यूमीनियम मिश्र धातु से निर्मित एक एकल बिंदु लोड सेल है, जो 800×800 मिमी के अधिकतम प्लेटफॉर्म आकार के साथ 50 किलोग्राम से 1000 किलोग्राम तक की विस्तृत क्षमता रेंज को कवर करता है। इस एकल बिंदु लोड सेल में एक कॉम्पैक्ट संरचना है जो गतिशील वजन का समर्थन करती है, जो इसे निर्माण सामग्री, तरल ऊर्जा, गैस भरने, कैनिंग और अन्य औद्योगिक अनुप्रयोगों में चेकवेटिंग सिस्टम के लिए आदर्श बनाती है। विशिष्ट स्थापना आवश्यकताओं को पूरा करने के लिए केबल की लंबाई और अन्य विकल्पों को अनुकूलित किया जा सकता है।
यह एकल बिंदु लोड सेल ≤±0.017%FS की संयुक्त त्रुटि, ≤±0.017%FS की गैर-रैखिकता, और ≤±0.017%FS की पुनरावृत्ति प्राप्त करता है। रेटेड आउटपुट 2.0±10%mV/V है, शून्य संतुलन ±0.02mV/V है, और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC है। 10~15 वीडीसी की अनुशंसित उत्तेजना के साथ, यह सेंसर मांग वाले वातावरण में उच्च क्षमता वाले गतिशील वजन संचालन के लिए स्थिर और दोहराए जाने योग्य माप सुनिश्चित करता है।
WL-120 मानक के रूप में IP66 सुरक्षा प्रदान करता है, जिसमें अनुकूलन योग्य उच्च रेटिंग उपलब्ध है। यह -10°C से 40°C के भीतर संचालित होता है, और लागू भार के आधार पर नाममात्र विस्थापन 0.3 मिमी से 0.5 मिमी तक होता है। मानक केबल Φ5mm × 2000mm है, और कस्टम लंबाई का ऑर्डर दिया जा सकता है। सुरक्षित अधिभार 150% एफएस है, और मजबूत एल्यूमीनियम मिश्र धातु निर्माण भारी-शुल्क औद्योगिक परिस्थितियों में दीर्घकालिक विश्वसनीयता प्रदान करता है।
विशिष्ट अनुप्रयोग:
तरल ऊर्जा भरना: ईंधन, तेल और रासायनिक कंटेनरों के लिए वजन सत्यापन
गैस सिलेंडर भरना: प्रोपेन, ब्यूटेन, या संपीड़ित गैस भार की निगरानी करना
कैनिंग सिस्टम: डिब्बाबंद भोजन, पेय पदार्थ और एरोसोल के लिए भरण स्तर का निरीक्षण
निर्माण सामग्री: सीमेंट बैग, सूखे मिश्रण, या समुच्चय कंटेनरों की जाँच
डायनेमिक चेकवेटिंग: उत्पादन लाइनों पर हाई-स्पीड इन-मोशन वजन छंटाई
औद्योगिक प्लेटफ़ॉर्म स्केल: 800×800 मिमी तक बड़े प्रारूप वाली वजन प्रणाली
विशेष विवरण:
| क्षमता | 50~1000 किग्रा |
|---|---|
| संयुक्त त्रुटि | 0.017%एफएस |
| गैर linearity | 0.017%एफएस |
| repeatability | 0.017%एफएस |
| निर्धारित उत्पादन | 2.0±10%mV/V |
| शून्य संतुलन | ±0.02%mV/V |
| इन्सुलेशन प्रतिरोध | >5000MΩ/100वीडीसी |
| अनुशंसित उत्तेजना | 10~15VDC |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेशन तापमान | -10~40°C |
| सुरक्षित अधिभार | 150%एफएस |
| आईपी वर्ग | IP66 (अनुकूलन योग्य) |
| केबल का आकार | Ф5x2000 मिमी (अनुकूलन योग्य) |
आयाम(एमएम):
लोड दिशा:
वायरिंग:
लोड सेल पैकेजिंग और शिपिंग मानक
आपके स्थान पर सुरक्षित आगमन सुनिश्चित करने के लिए, लोड सेल को सावधानीपूर्वक पैक और शिप किया जाएगा। पैकिंग प्रक्रिया इस प्रकार है:
1. शिपिंग के दौरान बाहरी क्षति से बचाने के लिए लोड सेल को एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
2. अतिरिक्त कुशनिंग प्रदान करने और शिपिंग के दौरान लोड सेल को हिलने से रोकने के लिए बॉक्स को फोम पैडिंग से भरा जाएगा।
3. नमी और अन्य पर्यावरणीय कारकों से बचाने के लिए लोड सेल को प्लास्टिक बैग में सील कर दिया जाएगा।
4. अतिरिक्त सुरक्षा के लिए बबल रैप की अतिरिक्त परतें प्रदान की जाएंगी।
5. छेड़छाड़ को रोकने के लिए कार्टन को सुरक्षित रूप से टेप किया गया है।
6. आपके पते और उत्पाद की जानकारी वाला एक शिपिंग लेबल बॉक्स से जुड़ा हुआ है।
7. पैकेज एक विश्वसनीय और विश्वसनीय माल वाहक का उपयोग करके भेजा जाता है।
डिलीवरी के बाद का प्रोटोकॉल:
• 48 घंटों के भीतर निरीक्षण की सिफारिश की गई
• क्षति के दावों में मूल पैकेजिंग तस्वीरें शामिल होनी चाहिए
