उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: डब्ल्यूएल-120
दस्तावेज: WL-120 Single Point Load Ce...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
क्षमता: |
50~1000 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 10% एमवी / वी |
संयुक्त सटीकता: |
±0.017% एफ.एस. |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
420±20Ω |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
केबल का आकार: |
Ф5x2000 मिमी ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफ.एस. |
अस्थायी: |
-10~40° सेल्सियस |
सुरक्षा: |
IP66 (अनुकूलन योग्य) |
प्लेटफ़ॉर्म मैक्स: |
800×800मिमी |
नाममात्र का विस्थापन: |
0.3~0.5मिमी |
क्षमता: |
50~1000 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 10% एमवी / वी |
संयुक्त सटीकता: |
±0.017% एफ.एस. |
अनुशंसित उत्तेजना: |
10 ~ 15VDC |
पुल प्रतिरोध: |
420±20Ω |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
केबल का आकार: |
Ф5x2000 मिमी ((अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफ.एस. |
अस्थायी: |
-10~40° सेल्सियस |
सुरक्षा: |
IP66 (अनुकूलन योग्य) |
प्लेटफ़ॉर्म मैक्स: |
800×800मिमी |
नाममात्र का विस्थापन: |
0.3~0.5मिमी |
विशेषताएं और अनुप्रयोग

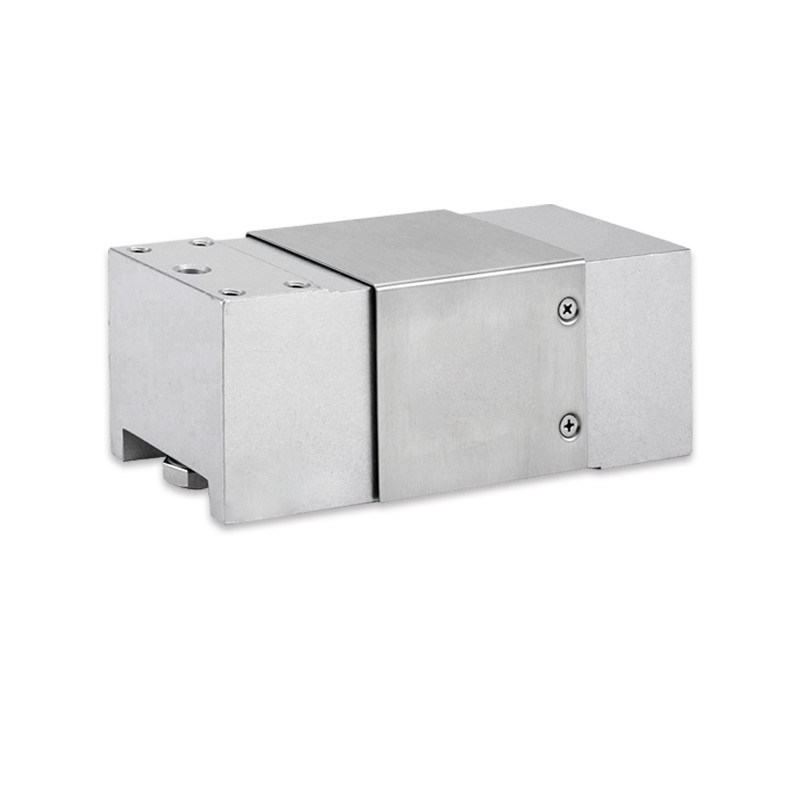

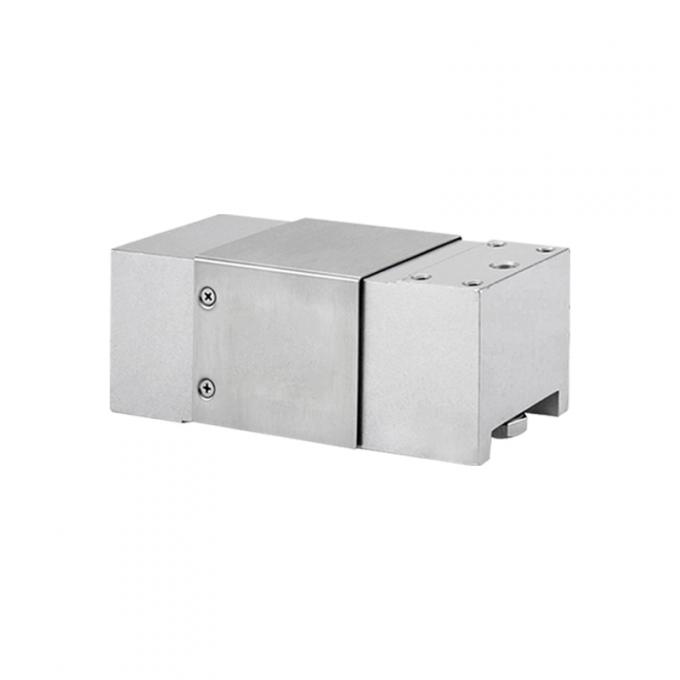

डब्ल्यूएल-120 उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से निर्मित एकल बिंदु भार सेल है, जिसे 50 किलोग्राम से 1000 किलोग्राम तक की क्षमताओं के लिए डिज़ाइन किया गया है।इस एकल बिंदु भार सेल एक कॉम्पैक्ट संरचना है कि गतिशील वजन का समर्थन करता है की विशेषता हैनिर्माण सामग्री, तरल ऊर्जा, गैस भरने, डिब्बाबंद और संबंधित औद्योगिक अनुप्रयोगों में चेकवेजिंग सिस्टम के लिए उपयुक्त है। विभिन्न केबल लंबाई और अन्य विकल्प उपलब्ध हैं.
यह एकल बिंदु भार सेल ≤±0.017%F.S. की एक संयुक्त त्रुटि, ≤±0.017%F.S. की गैर-रैखिकता, और ≤±0.017%F.S. की पुनरावृत्ति प्रदान करती है।और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC है10 से 15 वीडीसी के अनुशंसित उत्तेजना के साथ, यह सेंसर उच्च क्षमता वाले गतिशील भार वातावरण के लिए स्थिर और दोहराए जाने योग्य माप प्रदान करता है।
डब्ल्यूएल-120 मानक के रूप में आईपी 66 सुरक्षा प्रदान करता है, अनुकूलन योग्य उच्च रेटिंग उपलब्ध है। यह -10 डिग्री सेल्सियस से 40 डिग्री सेल्सियस के भीतर काम करता है, और लोड के आधार पर 0.3 मिमी से 0.5 मिमी तक नाममात्र विस्थापन होता है।मानक केबल Φ5mm × 2000mm हैसुरक्षित अधिभार 150% एफ.एस. है, और मजबूत एल्यूमीनियम मिश्र धातु निर्माण कठिन औद्योगिक परिस्थितियों में दीर्घकालिक स्थायित्व सुनिश्चित करता है।
विशिष्ट अनुप्रयोग:
निर्माण सामग्रीः बैग, ब्लॉक या थोक सामग्री का जाँच भार
तरल ऊर्जाः ईंधन कंटेनरों के लिए भरने और वजन की जांच
गैस भरना: प्रोपेन, ब्यूटेन या औद्योगिक गैसों के लिए सिलेंडर वजन की निगरानी
डिब्बाबंद खाद्य पदार्थों, पेय पदार्थों या एयरोसोल के लिए डिब्बाबंद लाइनेंः भरने के स्तर का सत्यापन
गतिशील चेकवेजिंगः कन्वेयर सिस्टम पर गतिशील वजन सॉर्टिंग
औद्योगिक प्लेटफार्म तराजूः 800×800 मिमी तक वजन वाले बड़े प्रारूप के प्लेटफार्म
विनिर्देशः
| क्षमता | 50 से 1000 किलोग्राम |
|---|---|
| संयुक्त त्रुटि | 0.017% एफ.एस. |
| गैर रैखिकता | 0.017% एफ.एस. |
| पुनरावृत्ति | 0.017% एफ.एस. |
| नामित आउटपुट | 2.0±10%mV/V |
| शून्य शेष राशि | ±0.02%mV/V |
| इन्सुलेशन प्रतिरोध | >5000Mओ/100 वीडीसी |
| उत्तेजना की सिफारिश | 10~15 वीडीसी |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेशन तापमान | -10~40°C |
| सुरक्षित अधिभार | 150% एफ.एस. |
| आईपी वर्ग | IP66 (अनुकूलन योग्य) |
| केबल का आकार | Ф5x2000 मिमी ((अनुकूलन योग्य) |

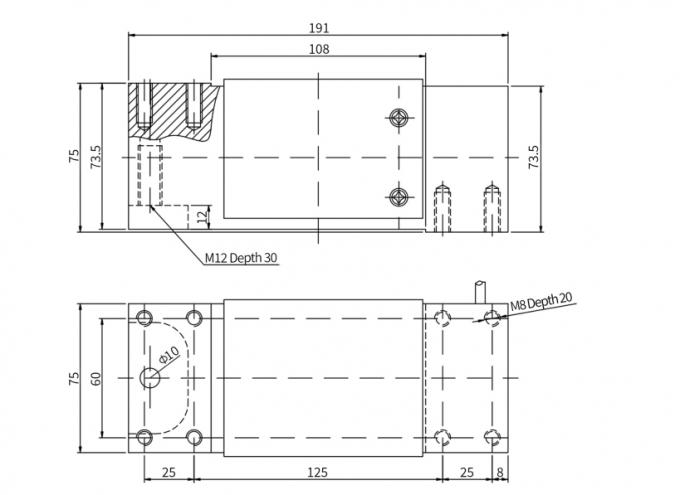

आयाम ((MM):
लोड दिशाः

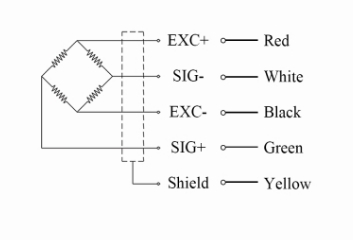

वायरिंगः
लोड सेल पैकेजिंग और शिपिंग मानक
आपके स्थान पर सुरक्षित आगमन सुनिश्चित करने के लिए, लोड सेल को सावधानीपूर्वक पैक किया जाएगा और शिप किया जाएगा। पैकिंग प्रक्रिया इस प्रकार हैः
1लोड सेल को शिपिंग के दौरान बाहरी क्षति से बचाने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
2बक्सा फोम पैडिंग से भरा होगा ताकि शिपिंग के दौरान लोड सेल को आगे बढ़ने से रोका जा सके।
3लोड सेल को नमी और अन्य पर्यावरणीय कारकों से बचाने के लिए प्लास्टिक बैग में सील किया जाएगा।
4अतिरिक्त सुरक्षा के लिए बबल रैप की अतिरिक्त परतें प्रदान की जाएंगी।
5कार्टून को छेड़छाड़ से बचाने के लिए अच्छी तरह से टेप किया गया है।
6आपके पते और उत्पाद की जानकारी के साथ एक शिपिंग लेबल बॉक्स पर संलग्न है।
7. पैकेज को एक विश्वसनीय और भरोसेमंद मालवाहक कंपनी का उपयोग करके भेज दिया जाता है।
वितरण के पश्चात प्रोटोकॉल:
• 48 घंटों के भीतर निरीक्षण की सिफारिश
• क्षतिपूर्ति के दावे में मूल पैकेजिंग तस्वीरें शामिल होनी चाहिए
