उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: WL-117
दस्तावेज: WL-117 Single Point Load Ce...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
उत्पाद की सामग्री: |
एल्यूमीनियम मिश्र धातु |
उत्पाद की क्षमता: |
50/100/150/200/250/300/400/500 किग्रा |
संयुक्त त्रुटि: |
0.015% एफएस |
सुरक्षा: |
IP65 (अपग्रेड करने योग्य) |
समानांतर उपयोग: |
अच्छी आउटपुट स्थिरता |
केबल: |
Φ5×3000 मिमी (अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफएस |
निर्धारित उत्पादन: |
2.0 ± 0.05 एमवी / वी |
वजन लगभग: |
0.6 किग्रा |
अनुकूलन: |
अनुकूलन |
उत्पाद की सामग्री: |
एल्यूमीनियम मिश्र धातु |
उत्पाद की क्षमता: |
50/100/150/200/250/300/400/500 किग्रा |
संयुक्त त्रुटि: |
0.015% एफएस |
सुरक्षा: |
IP65 (अपग्रेड करने योग्य) |
समानांतर उपयोग: |
अच्छी आउटपुट स्थिरता |
केबल: |
Φ5×3000 मिमी (अनुकूलन योग्य) |
सुरक्षित अधिभार: |
150% एफएस |
निर्धारित उत्पादन: |
2.0 ± 0.05 एमवी / वी |
वजन लगभग: |
0.6 किग्रा |
अनुकूलन: |
अनुकूलन |
विशेषताएं और अनुप्रयोग
डब्ल्यूएल-117 उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से निर्मित एकल बिंदु भार सेल है, जो 50 किलोग्राम से 500 किलोग्राम तक की क्षमता को कवर करती है।इस एकल बिंदु भार सेल वैकल्पिक C3 या C4 परिशुद्धता ग्रेड का समर्थन करता है और उत्कृष्ट नामित आउटपुट स्थिरता की विशेषता हैबड़े वजन प्लेटफार्मों के लिए समानांतर में कई इकाइयों का उपयोग करने की अनुमति देता है। केबल लंबाई और अन्य विकल्पों को विशिष्ट स्थापना आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
यह एकल बिंदु भार सेल 0.015% एफ.एस. की एक संयुक्त त्रुटि, 0.02% एफ.एस. की गैर-रैखिकता, और 0.015% एफ.एस. की दोहराव प्राप्त करता है।और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC हैअनुशंसित उत्तेजना के साथ 5 ~ 15 वीडीसी, यह सेंसर मध्यम से उच्च क्षमता अनुप्रयोगों के लिए स्थिर और दोहराए जाने योग्य माप प्रदान करता है।
डब्ल्यूएल-117 मानक के रूप में आईपी 65 सुरक्षा प्रदान करता है, अनुकूलन योग्य उच्च रेटिंग उपलब्ध है। यह -30 ° C से 70 ° C तक के व्यापक तापमान रेंज में काम करता है, 0.6 ~ 0 के नाममात्र विस्थापन के साथ।9 मिमी लागू भार के आधार पर. मानक केबल Φ5mm × 3000mm है, और कस्टम लंबाई का आदेश दिया जा सकता है। सुरक्षित अधिभार 150%F.S है, कभी-कभी अधिभार घटनाओं के तहत विश्वसनीय प्रदर्शन सुनिश्चित करता है।
विशिष्ट अनुप्रयोग:
बेंच वेजः गुणवत्ता नियंत्रण और बैचिंग के लिए टेबलटॉप वेजिंग
मूल्य निर्धारण स्केलः व्यापार के लिए वैध विकल्पों के साथ खुदरा मूल्य गणना प्रणाली
हॉपर और टैंक वजनः थोक सामग्री के स्तर की निगरानी
कन्वेयर बैंड तराजूः थोक ठोस पदार्थों के लिए निरंतर गतिशील तौल
चेकवेयर्सः हाई स्पीड लाइनों पर पैकेज वजन का सत्यापन
समानांतर मल्टी-सेंसर प्लेटफार्मः फर्श तराजू और बड़े औद्योगिक भारपुल
विनिर्देशः
| क्षमता | 50/100/150/200/250/300/400/ 500 किलो |
|---|---|
| नामित आउटपुट |
2.0±0.05mV/V |
| सटीकता वर्ग | C3 |
| संयुक्त त्रुटि | ±0.015% एफ.एस. |
| शून्य शेष | ±0.02mV/V |
| गैर रैखिकता | ±0.02% एफ.एस. |
| हिस्टेरिसिस | ±0.017% एफ.एस. |
| पुनरावृत्ति | ±0.015% एफ.एस. |
| संवेदनशीलता पर तापमान का प्रभाव | ±0.008% एफ.एस./10°C |
| शून्य पर तापमान प्रभाव | ±0.0125% एफ.एस./10°C |
| इनपुट प्रतिरोध | 380±10Ω |
| आउटपुट प्रतिरोध | 350±5Ω |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ/100VDC |
| अनुशंसित उत्तेजना | 5-15वीडीसी |
| मुआवजा दी गई तापमान सीमा | -10~40°C |
| ऑपरेशन तापमान सीमा | -30~70°C |
| सुरक्षित अधिभार | 150% एफ.एस. |
| अंतिम अधिभार | 200% एफ.एस. |
| आईपी वर्ग | IP65 (अनुकूलन योग्य) |
| केबल का आकार | Φ5×3000 मिमी (अनुकूलन योग्य) |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| नाममात्र विस्थापन | 0.6-0.9 मिमी |

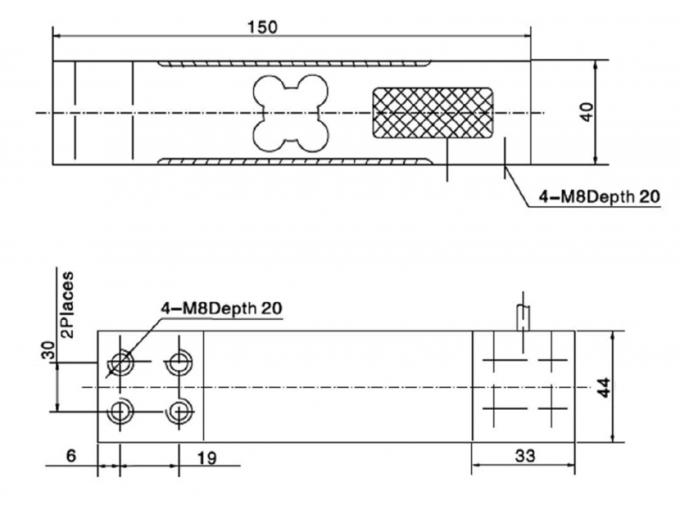

आयाम ((MM):

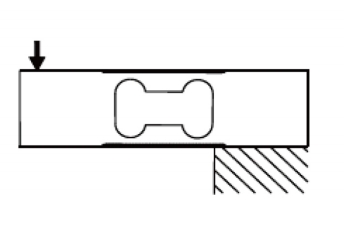

लोड दिशाः

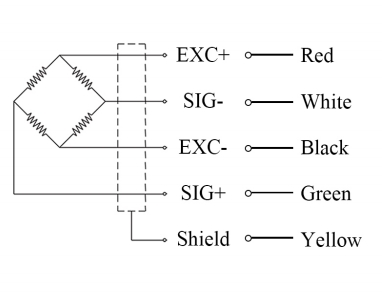

वायरिंगः
लोड सेल पैकेजिंग और शिपिंग मानक
ब्रैंस में, हम कठोर पैकेजिंग प्रोटोकॉल लागू करते हैं ताकि यह सुनिश्चित हो सके कि आपका लोड सेल सही स्थिति में पहुंचे:
1बहु-परत सुरक्षा पैकेजिंग
• प्राथमिक सुरक्षा: प्रत्येक इकाई को नमी प्रतिरोधी अवरोधक फिल्म में वैक्यूम सील किया जाता है
• माध्यमिक कुशनिंग: लोड सेल के समोच्च के अनुरूप उच्च घनत्व वाली ईपीएस फोम
• तृतीयक सुरक्षाः सुदृढ़ दो दीवार वाले लहरा जहाज कंटेनर
2उन्नत झटके को कम करने की प्रणाली
• पीई बुलबुला लपेट के साथ बहु-अक्ष कंपन डिमपिंग
• सभी संवेदनशील घटकों के लिए किनारे की सुरक्षा
• आई.एस.टी.ए. मानकों के अनुसार "भंगुर" और "इस तरफ ऊपर" लेबलिंग
3सुरक्षित पारगमन का आश्वासन
• कंपनी के लोगो के साथ छेड़छाड़ के प्रतिरोधी सुरक्षा टेप
• QR ट्रैकिंग के साथ बारकोड शिपिंग लेबल
• माल ढुलाई सत्यापन के लिए प्रेषण पर प्रमाणित तौलना
4प्रीमियम लॉजिस्टिक्स नेटवर्क
• वैश्विक कवरेज के लिए डीएचएल/फेडएक्स/यूपीएस के साथ साझेदारी
• एसएमएस/ईमेल के माध्यम से वास्तविक समय में ट्रैकिंग अपडेट
• हमारी रसद टीम द्वारा शिपमेंट की 24/7 निगरानी
वितरण के पश्चात प्रोटोकॉल:
• 48 घंटों के भीतर निरीक्षण की सिफारिश
• क्षतिपूर्ति के दावे में मूल पैकेजिंग तस्वीरें शामिल होनी चाहिए
