उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Brans
प्रमाणन: CNAS
मॉडल संख्या: WL-117
दस्तावेज: WL-118 Single Point Load Ce...NS.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता: 8000 पीसी/महीना
क्षमता: |
30/50/100/20/300/500 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 0.05 एमवी / वी |
अधिकतम प्लेटफ़ॉर्म आकार: |
600मिमी*60मिमी |
नाममात्र का विस्थापन: |
0.6-0.96मिमी |
उत्पाद सामग्री: |
एल्यूमीनियम मिश्र धातु |
आउटपुट प्रतिरोध: |
≥5000MΩ/100VDC |
संयुक्त त्रुटि: |
±0.018%एफएस |
सुरक्षित अधिभार: |
150% एफएस |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
क्षमता: |
30/50/100/20/300/500 किग्रा |
निर्धारित उत्पादन: |
2.0 ± 0.05 एमवी / वी |
अधिकतम प्लेटफ़ॉर्म आकार: |
600मिमी*60मिमी |
नाममात्र का विस्थापन: |
0.6-0.96मिमी |
उत्पाद सामग्री: |
एल्यूमीनियम मिश्र धातु |
आउटपुट प्रतिरोध: |
≥5000MΩ/100VDC |
संयुक्त त्रुटि: |
±0.018%एफएस |
सुरक्षित अधिभार: |
150% एफएस |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
विशेषताएं और अनुप्रयोग

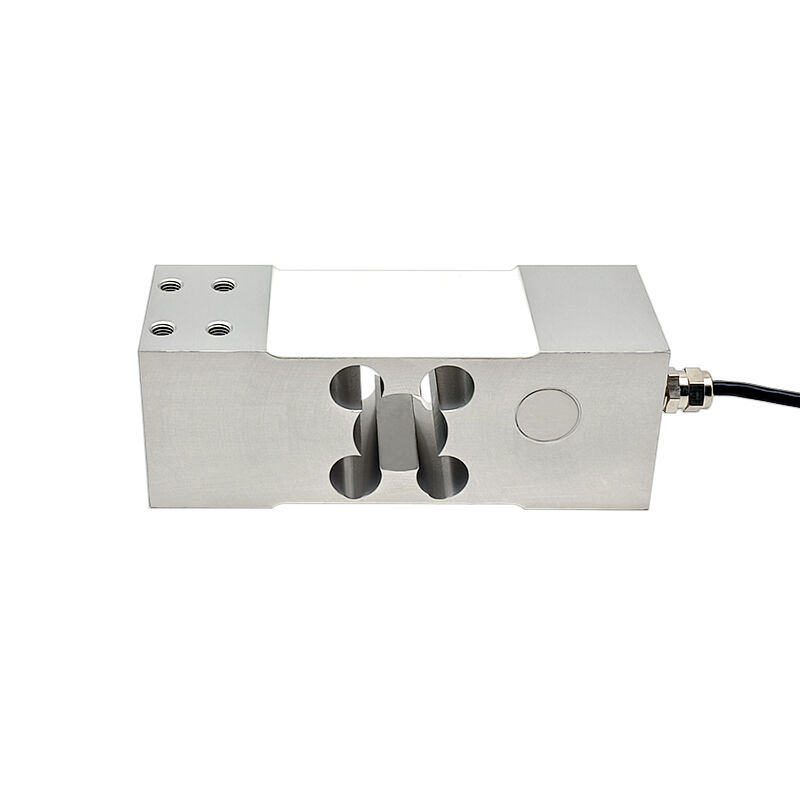

डब्ल्यूएल-118 उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से निर्मित एकल बिंदु भार सेल है, जिसे अधिकतम प्लेटफॉर्म आकार 600×600 मिमी के साथ 30 किलोग्राम से 500 किलोग्राम तक की क्षमताओं के लिए डिज़ाइन किया गया है।यह एकल बिंदु भार सेल विभिन्न केबल लंबाई और अन्य विकल्प प्रदान करता है, इसे खाद्य पदार्थों, पैकेजिंग, औद्योगिक स्वचालन, बुद्धिमान गोदाम, प्लेटफॉर्म तराजू और स्वचालित चेकवेजिंग सिस्टम में तौलने और मापने के लिए उपयुक्त बनाता है।
0.018% एफ.एस. की संयुक्त त्रुटि, 0.02% एफ.एस. की गैर-रैखिकता और 0.018% एफ.एस. की दोहरावशीलता के साथ, यह एकल बिंदु भार सेल मध्यम से उच्च क्षमता अनुप्रयोगों के लिए विश्वसनीय सटीकता प्रदान करती है।इसका नामित आउटपुट 2 है.0±0.05mV/V, शून्य संतुलन ±0.2%mV/V है, और इन्सुलेशन प्रतिरोध ≥5000MΩ/100VDC है। अनुशंसित उत्तेजना 5 ~ 15 VDC है, जो विभिन्न औद्योगिक वातावरणों में स्थिर प्रदर्शन सुनिश्चित करती है।
WL-118 सिंगल पॉइंट लोड सेल मानक के रूप में IP65 सुरक्षा प्रदान करती है, जिसमें अनुकूलन योग्य उच्च रेटिंग उपलब्ध हैं। यह -10 °C से 50 °C के भीतर काम करती है और नाममात्र विस्थापन 0.6 मिमी से 0 तक होता है।भार के आधार पर 96 मिमीमानक केबल Φ5mm × 3000mm है, कस्टम लंबाई उपलब्ध है। सुरक्षित अधिभार 150%F.S है, और मजबूत एल्यूमीनियम मिश्र धातु निर्माण दीर्घकालिक स्थायित्व सुनिश्चित करता है।
विशिष्ट अनुप्रयोग:
खाद्य पैकेजिंगः पैकेजिंग लाइनों पर भरने और चेकवेजिंग
औद्योगिक स्वचालन: बैचिंग और डोजिंग सिस्टम
बुद्धिमान गोदामः इन्वेंट्री और रसद के लिए स्वचालित भार
प्लेटफार्म तराजूः 600×600 मिमी तक वजन वाले सामान्य प्रयोजन के प्लेटफार्म
स्वचालित जाँच भारः उच्च गति उत्पादन में उत्पाद भारों का सत्यापन
रासायनिक और औषधीय: छोटे से मध्यम कंटेनर भरने
विनिर्देशः
| क्षमता | 30/50/100/200/300/500 किलो |
|---|---|
| नामित आउटपुट |
2.0±0.05mV/V |
| सटीकता वर्ग | C3 |
| संयुक्त त्रुटि | ±0.018% एफ.एस. |
| शून्य शेष | ±0.2%mV/V |
| गैर रैखिकता | ±0.02% एफ.एस. |
| हिस्टेरिसिस | ±0.017% एफ.एस. |
| पुनरावृत्ति | ±0.018% एफ.एस. |
| इनपुट प्रतिरोध | 380±10Ω |
| आउटपुट प्रतिरोध | 350±5Ω |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ/100VDC |
| अनुशंसित उत्तेजना | 5-15वीडीसी |
| मुआवजा दी गई तापमान सीमा | -10~40°C |
| ऑपरेशन तापमान सीमा | -10~50°C |
| सुरक्षित अधिभार | 150% एफ.एस. |
| अंतिम अधिभार | 200% एफ.एस. |
| आईपी वर्ग | IP65 (अनुकूलन योग्य) |
| केबल का आकार | Φ5×3000 मिमी (अनुकूलन योग्य) |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| नाममात्र विस्थापन | 0.6-0.96 मिमी |
| अधिकतम प्लेटफ़ॉर्म आकार | 600 मिमी × 600 मिमी |

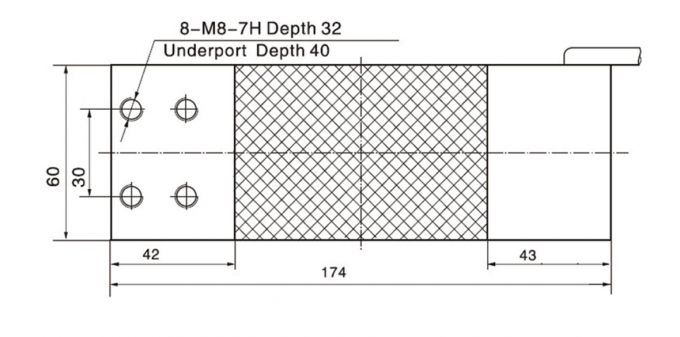

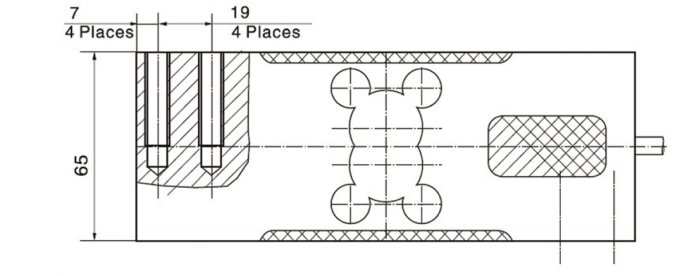

आयाम ((MM):

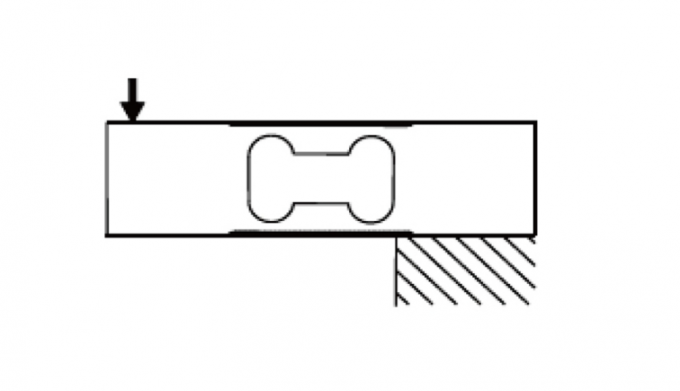

लोड दिशाः

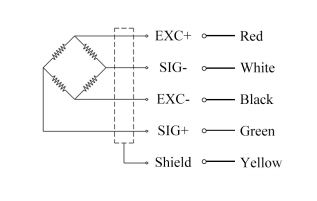

वायरिंगः
लोड सेल पैकेजिंग और शिपिंग
अपने स्थान पर सुरक्षित आगमन सुनिश्चित करने के लिए,एकल बिंदुलोड सेल को सावधानीपूर्वक पैक किया जाएगा और शिप किया जाएगा। पैकिंग प्रक्रिया इस प्रकार है:
1.एकल बिंदुलोड सेल को शिपिंग के दौरान बाहरी क्षति से बचाने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
2बक्सा फोम पैडिंग से भरा होगा ताकि शिपिंग के दौरान लोड सेल को आगे बढ़ने से रोका जा सके।
3.एकल बिंदुलोड सेल को नमी और अन्य पर्यावरणीय कारकों से बचाने के लिए एक प्लास्टिक बैग में सील किया जाएगा।
4अतिरिक्त सुरक्षा के लिए बबल रैप की अतिरिक्त परतें प्रदान की जाएंगी।
5कार्टून को छेड़छाड़ से बचाने के लिए अच्छी तरह से टेप किया गया है।
6आपके पते और उत्पाद की जानकारी के साथ एक शिपिंग लेबल बॉक्स पर संलग्न है।
7. पैकेज को एक विश्वसनीय और भरोसेमंद मालवाहक कंपनी का उपयोग करके भेज दिया जाता है।
एक बार पैकेज भेज दिए जाने के बाद, आपको अपनी डिलीवरी की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा।कृपया सुनिश्चित करें कि किसी भी देरी या समस्याओं से बचने के लिए डिलीवरी पते पर किसी को पैकेज प्राप्त करने के लिए उपलब्ध है.
